旋渦氣泵的結構及工作原理
瀏覽次數：2121 發布日期：2019-03-19 12:27:22

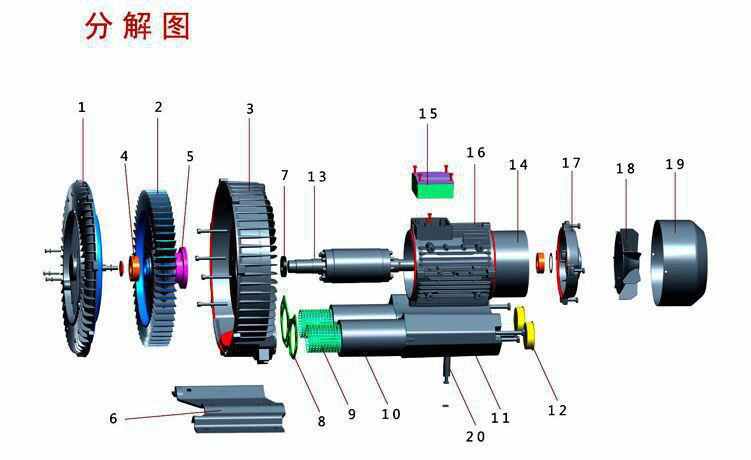

旋渦氣泵結構及工作原理：參考下面分解圖，以葉葉輪樣式為例來分析：
圖為旋渦氣泵的結構
旋渦氣泵按不同用途其結構型式也不同。
主要區別是葉片的形狀不一樣，常見的有徑向直葉片、徑向直葉片與前考葉片組合型和徑向半圓形葉片，典型的旋源氣系的結構如圖2所示。
它的工作部分主要由數十片葉片的葉輪和環形流道的泵體組成。葉輪安裝在泵體內，泵軸和葉輪采用鍵連接，電機轉子固定在泵軸上，
除電機轉子兩端軸承外，其它部位沒有任何接觸摩擦。在泵體下部(或上部)裝有徑向分布并設有消音裝豎的吸排氣口，兩個口彼此靠近并有隔板隔開，隔板和葉輪外緣有很小的密封間除。
當葉輪旋轉時，葉輪葉片中間的氣體在離心力的作用下被壓縮并甩到葉輪外緣的環形空腔內，
接著又朝著后邊的葉輪葉片根部方向返回葉輪，并以同樣方式進行循環。
由于葉輪葉片中間的環形空腔內氣體商心力不同，則產生強烈的環流，氣體每經葉片甩出一次將獲得一次能量。
這種環流與葉輪旋轉合成在一起，從而使氣體均勻地加速以螺旋線形式經多級壓縮獲得很高的能量再離開氣泵。
由于內部的間隙很小，氣體被壓縮的能量大大提高，通常只有零點幾毫米，這也是為什么旋渦氣泵比其他類型的鼓風機壓力大得多的原因。

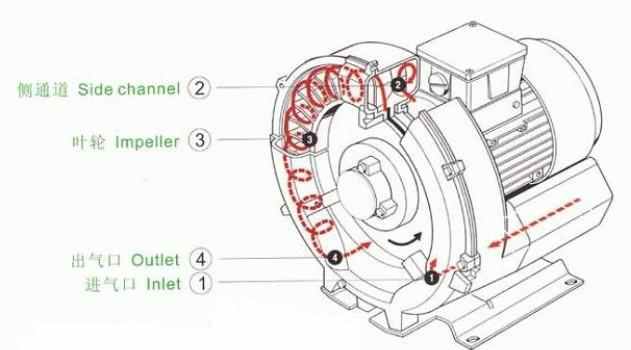

圖為旋渦氣泵運行時氣體流動圖．
正是基于此點，也就好理解了，為什么旋渦氣泵內部不能進入雜物的原因了，除了會卡死之外，更是會破壞掉內部的運行葉輪，把葉片打碎掉，所以一定要做好相關的防護工作。
可以說，是一種很簡單的氣源發生裝置，但是比較難的點就在于加工精度上，通常只有幾絲，對于動平衡的要求非常嚴格，因為轉速快，稍有不平，那么所表現出來的就是極大的外在反應。
可以說，是一種很簡單的氣源發生裝置，但是比較難的點就在于加工精度上，通常只有幾絲，對于動平衡的要求非常嚴格，因為轉速快，稍有不平，那么所表現出來的就是極大的外在反應。
