三相電漩渦氣泵怎么接線
瀏覽次數：2396 發布日期：2018-09-04 06:26:11
三相電漩渦氣泵使用范圍很廣泛的一種設備，它與單相電氣泵相比，力道更大，使用效果更好，而且三相電氣泵的可選擇的功率范圍也大，型號眾多，選擇也就多樣化，它的參數屬性相比，也單相電氣泵也要高很多，并且三相電氣泵在啟動的時候，是瞬間啟動的，可以說瞬間達到高速狀態下的速度，所以，如果客戶條件允許的話，我們通常都會為客戶推薦三相電氣泵。
下面，關于三相電漩渦氣泵怎么接線會由淺到深的講解，也配有實物接線圖供大家參考。
因?yàn)槲覀冸姍C(jī)配置的雙頻率，寬電壓的二級電機，所以，客戶在收到貨后，有很多客戶不會接線，也不敢亂接，怕?lián)p壞掉電機，而且標簽上都有注明，如果接錯線就得不償失，所以都會想要接線圖，按照接線的說明來接，有這種想法是很好的，除非是電工，有一定的專業知識，如果沒有的話，還是最好根據三相電氣泵接線圖的標識來接吧。
在氣泵出廠的時候，我們都會做檢測與實驗的，每一臺都會測試，確定沒有任何問題才會出廠，那么在測試的時候，已經將三相電的默認接線方法改好了，在咱們國內的電壓來說，不用倒換連接的銅片，從接線孔把電線穿進去，按就近的接線柱，直接接上三根火線就可以了。如下圖顯示：

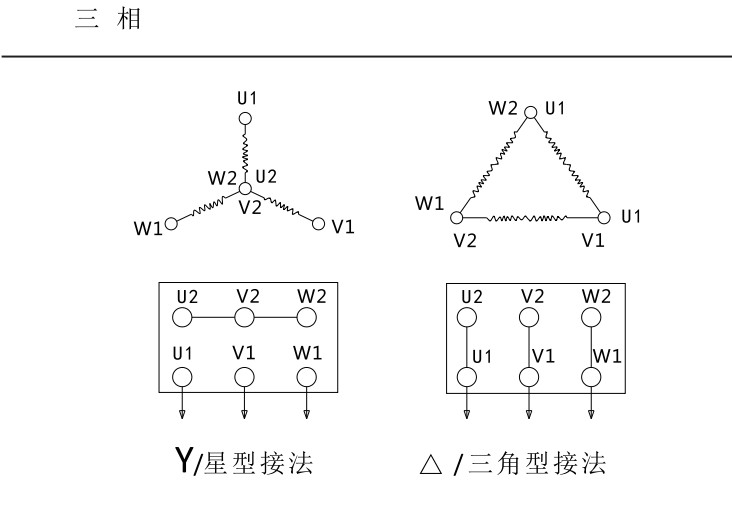

從上圖可以看出有兩種接線方法，這是針對不同的情況來設置的，3kw（包含3kw）以內默認的連接方式為Y型（右圖）、4kw（包含）以上的為△三角型接線方式（左圖），如果是特殊電壓的，如出口至國外的，拿不準主意的，可以咨詢我們公司技術人員。
電壓的波動范圍，允許在正負的百分之十。不可波動過大影響電機運行。
而且三相電是有正反轉的現象出現的，如果出現反轉，隨便調換其中的兩根就可以了，比如U1和V1調換，或U1和W1交換，V1和W1都是可以的，調換好以后，再開機試運行下，看看方向?qū)α藳](méi)有，旋轉方向與氣泵上的箭頭標示一致的話，就可以使用了。
最后一點，接線盒里有地接標識，這個是一定要連接的，防止他時間的運行發生意外情況，等到把全部都的線都布置好以后，就可以把接線盒的蓋子用螺絲擰緊了，防止其他人員誤碰，連接好以后，基本不上不會再動電源線了，也可以防止灰塵落入到里面，影響它的接觸。
下面，關于三相電漩渦氣泵怎么接線會由淺到深的講解，也配有實物接線圖供大家參考。
因?yàn)槲覀冸姍C(jī)配置的雙頻率，寬電壓的二級電機，所以，客戶在收到貨后，有很多客戶不會接線，也不敢亂接，怕?lián)p壞掉電機，而且標簽上都有注明，如果接錯線就得不償失，所以都會想要接線圖，按照接線的說明來接，有這種想法是很好的，除非是電工，有一定的專業知識，如果沒有的話，還是最好根據三相電氣泵接線圖的標識來接吧。
在氣泵出廠的時候，我們都會做檢測與實驗的，每一臺都會測試，確定沒有任何問題才會出廠，那么在測試的時候，已經將三相電的默認接線方法改好了，在咱們國內的電壓來說，不用倒換連接的銅片，從接線孔把電線穿進去，按就近的接線柱，直接接上三根火線就可以了。如下圖顯示：

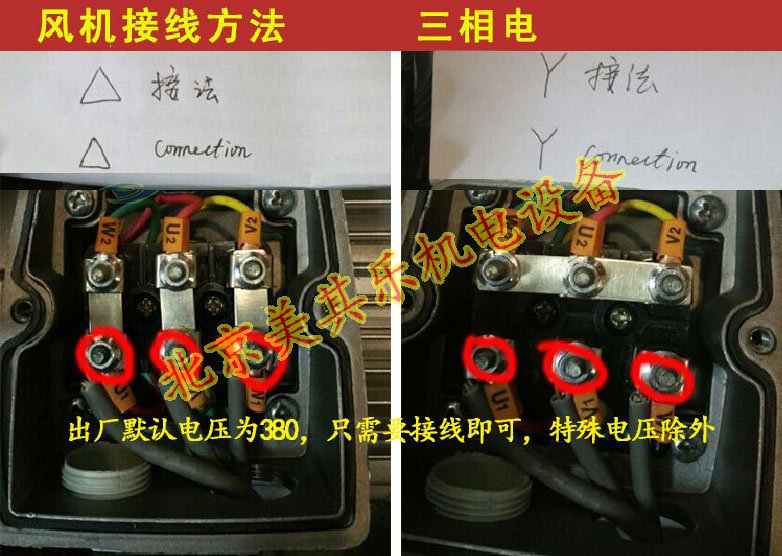

默認出廠時，已經設置好連接方式，只需按默認方式連接三根火線就可以，不用改變銅片，圖片上為兩種接線方式
從上圖可以看出有兩種接線方法，這是針對不同的情況來設置的，3kw（包含3kw）以內默認的連接方式為Y型（右圖）、4kw（包含）以上的為△三角型接線方式（左圖），如果是特殊電壓的，如出口至國外的，拿不準主意的，可以咨詢我們公司技術人員。
電壓的波動范圍，允許在正負的百分之十。不可波動過大影響電機運行。
三相電漩渦氣泵怎么接線線示意圖
而且三相電是有正反轉的現象出現的，如果出現反轉，隨便調換其中的兩根就可以了，比如U1和V1調換，或U1和W1交換，V1和W1都是可以的，調換好以后，再開機試運行下，看看方向?qū)α藳](méi)有，旋轉方向與氣泵上的箭頭標示一致的話，就可以使用了。
最后一點，接線盒里有地接標識，這個是一定要連接的，防止他時間的運行發生意外情況，等到把全部都的線都布置好以后，就可以把接線盒的蓋子用螺絲擰緊了，防止其他人員誤碰，連接好以后，基本不上不會再動電源線了，也可以防止灰塵落入到里面，影響它的接觸。
